FLANGE
CEGO - JIS B2238-1996 - CLASSE 63K
|

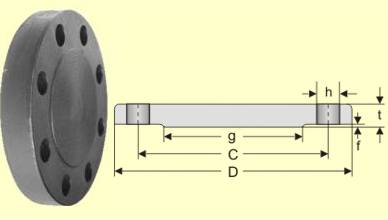

FIGURA |
CARACTERÍSTICAS |
F300
|
|
|
DIMENSÕES
E PESO APROXIMADO
|
Diâmetro
Nominal
|
Flange |
Furação |
Peso Aprox.
(kg) (2) |
D
(mm) |
t
(mm) |
f
(mm) |
g
(mm) |
C
(mm) |
Número
de
Furos |
h
(mm) |
Tamanho
Parafuso
(rosca) |
| (pol.)(4) |
(mm) |
| 1/2" |
15 |
120 |
23 |
1 |
55 |
85 |
4 |
19 |
M16 |
1,9 |
| 3/4" |
(20) |
135 |
25 |
1 |
60 |
95 |
4 |
23 |
M20 |
2,5 |
| 1" |
25 |
140 |
27 |
1 |
70 |
100 |
4 |
23 |
M20 |
2,9 |
| 1.1/4" |
(32) |
150 |
30 |
2 |
80 |
110 |
4 |
23 |
M20 |
3,8 |
| 1.1/2" |
40 |
175 |
32 |
2 |
90 |
130 |
4 |
25 |
M22 |
5,6 |
| 2" |
50 |
185 |
34 |
2 |
105 |
145 |
8 |
23 |
M20 |
6,3 |
| 2.1/2" |
65 |
220 |
38 |
2 |
130 |
175 |
8 |
25 |
M22 |
7,2 |
| 3" |
80 |
230 |
40 |
2 |
140 |
185 |
8 |
25 |
M22 |
11,9 |
| 3.1/2" |
(90) |
255 |
42 |
2 |
150 |
205 |
8 |
27 |
M24 |
15,4 |
| 4" |
100 |
270 |
44 |
2 |
165 |
220 |
8 |
27 |
M24 |
18,3 |
| 5" |
125 |
325 |
50 |
2 |
200 |
265 |
8 |
33 |
M30x3 |
30,0 |
| 6" |
150 |
365 |
54 |
2 |
240 |
305 |
12 |
33 |
M30x3 |
40,2 |
| 8" |
200 |
425 |
60 |
2 |
290 |
360 |
12 |
33 |
M30x3 |
62,3 |
| 10" |
250 |
500 |
68 |
2 |
355 |
430 |
12 |
39 |
M36x3 |
97,7 |
| 12" |
300 |
560 |
77 |
3 |
410 |
485 |
16 |
39 |
M36x3 |
138,1 |
| 14" |
350 |
615 |
81 |
3 |
455 |
530 |
16 |
46 |
M49x3 |
172,9 |
| 16" |
400 |
680 |
89 |
3 |
515 |
590 |
16 |
46 |
M49x3 |
236,5 |
|
|
| Notas: |
| 1. |
A pressão nominal de trabalho é de 63 kg/cm2 (895,86 PSI) (1 kg/cm2 = 14,22 PSI); |
2.
|
O peso aproximado é para flange
em Aço Carbono ASTM A 105; |
| 3. |
Todas dimensões estão em milímetros, exceto Diâmetro Nominal (em polegadas); |
| 4. |
Valor aproximado em polegadas; |
| 5. |
Os flanges de diâmetro nominal entre parêntesis não são comumente utilizados; |
| 6. |
Veja Procedimento
para Aperto dos Parafusos; |
| 7. |
Para converter unidades de medida acesse a seção
de Conversão
de Medidas; |
| 8. |
Veja Resistência
à Corrosão dos materiais da conexão; |
| 9. |
Veja Composição
Química e Propriedades
Mecânicas dos materiais da conexão. |
|
|
