FLANGE SOBREPOSTO COM REFORÇO (SO) - KS B1503 JIS B2220 - CLASSE 10K

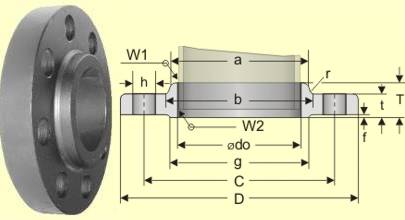

FIGURA
CARACTERÍSTICAS
F302
•


 Dimensões conforme Norma JIS:
- B2220-1995 B2238-1996
- Classe de pressão 10k (1)
•



 Materiais:
- Aço Carbono ASTM A 181 Gr. I;
- Aço Carbono ASTM A 105;
- Outras Ligas Sob Consulta;
•


 Tipos de faceamento:
- Com Ressalto (RF - Raised Face);
- Plano (FF - Flat Face );

•

 Tipos de acabamento da face de junção:
- Conforme KS B1519 (JIS B2202).
•

 Dimensões:
- De 250 a 1000mm.
DIMENSÕES E PESO APROXIMADO
Flange Tubo
Flange
Furação
 Soldagem
Peso
Aprox.
(kg) (2)
Diâmetro Nominal
Flange
 OD
(mm)
 do D t T a b r f g C Nr.
de
Fur.		 h
(mm)		 Tam.
Par.
(rsc)		 W1
(mm)		 W2
(mm)
(pol.)(4) (mm) (mm)
10"

250

267.4

 269.5 400 24 36 288 292 6 2 324 355 12 25 M20 10 6 12.7
12"

300

318.5

 321.0 445 24 38 340 346 6 3 368 400 16 25 M22 10 6 13.8
14"

350

355.5

 358.1 490 26 42 380 386 6 3 413 445 16 25 M22 12 7 18.2
16"

400

406.4

 409.0 560 28 44 436 442 6 3 475 510 16 27 M24 12 7 25.2
18"

450

457.2

 460.0 620 30 48 496 502 6 3 530 565 20 27 M24 14 8 33
20"

500

508.0

 511.0 675 30 48 548 554 6 3 585 620 20 27 M24 14 8 37.6
22"

550

558.8

 562.0 745 32 52 604 610 6 3 640 680 20 33 M30 15 9 49.7
24"

600

609.6

 613.0 795 32 52 656 662 6 3 690 730 24 33 M30 16 10 52.6
26"

650

660.4

 664.0 845 34 56 706 712 6 3 740 780 24 33 M30 16 10 60.6
28"

700

711.2

 715.0 905 36 58 762 770 6 3 800 840 24 33 M30 17 10 70.6
30"

750

762.0

 766.0 970 38 62 816 824 6 3 855 900 24 33 M30 18 11 85.8
32"

800

812.8

 817.0 1020 40 64 868 876 6 3 905 950 28 33 M30 19 12 91.2
34"

850

863.6

 868.0 1070 36 66 920 928 6 3 955 1000 28 33 M30 19 12 98.6
36"

900

914.4

 919.0 1120 38 70 971 979 6 3 1005 1050 28 33 M30 22 14 109
40"

1000

1016.0

 1021.0 1235 40 74 1073 1081 6 3 1110 1160 28 39 M36 22 14 133

Notas:
1. A pressão nominal de trabalho é de 10 kg/cm2 (142,2 PSI) (1 kg/cm2 = 14,22 PSI);
2.
 O peso aproximado é para flange em Aço Carbono ASTM A 105;
3. Todas dimensões estão em milímetros, exceto Diâmetro Nominal (em polegadas);
4. Valor aproximado em polegadas;
5. Os flanges de diâmetro nominal entre parêntesis não são comumente utilizados;
6. Dimensões acima de 40" (1000mm) variam de acordo com padrão do fabricante;
7. Veja Procedimento para Aperto dos Parafusos;
8. Para converter unidades de medida acesse a seção de Conversão de Medidas;
9. Veja Resistência à Corrosão dos materiais da conexão;
10. Veja Composição Química e Propriedades Mecânicas dos materiais da conexão.

Todos os desenhos e imagens encontrados neste website são para efeito meramente ilustrativo
