VÁLVULA
GAVETA EM AÇO FUNDIDO
|
|
Extremidades Flangeadas |
CARACTERÍSTICAS |
| • |
Construção conforme normas
ANSI
e ASTM;
|
•
|
Face a Face (L) conforme
norma ANSI
B 16.10; |
| • |
Flanges padrão
ANSI
B 16.5 com ressalto, lisos ou outras
faces
sob consulta; |
| • |
Volante fixo; |
| • |
Haste fixa com rosca trapezoidal interna
e castelo aparafusado. |
| Pressão
de Serviço - Classe 150
lbs |
| Vapor
a 297°C |
10 bar (150 lbf/pol²) |
| Água, óleo
e gás a 40°C |
19 bar (285 lbf/pol²) |
|
|

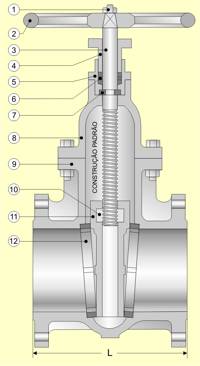

CONSTRUÇÃO
DA VÁLVULA E FIGURAS |
| Descrição |
Classe
de
Pressão |
Figura |
|
150 lbs |
V0100 |
|
150 lbs |
V0101 |
|
150 lbs |
V0102 |
|
|
|
| Materiais
da Sede |
| Aço Carbono |
| Aço Inoxidável
(AISI 304,
316
e 410) |
| Bronze |
| Ferro Fundido |
| Outras Ligas
Sob Consulta |
|
|
|
|
|
| Face
a Face (L) - Em Milímetro |
| Class.\Diâm |
1.1/2" |
2" |
2.1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
| 150 lbs |
165 |
178 |
191 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
|
|
|
