VÁLVULA
GLOBO TIPO AERODINÂMICA
|
Extremidades Flangeadas |
CARACTERÍSTICAS |
| • |
Dimensionamento
para proporcionar mínima perda
de carga; |
•
|
Vedação
semelhante à da válvula
globo, permitindo aplicações
equivalentes, porém em condições
mais severas; |
| • |
Construção conforme DIN
e ASTM;
|
| • |
Face a Face (L)
conforme norma DIN
3300; |
| • |
Flanges padrão DIN
2545; |
| • |
A pedido, poderá ser fornecida
com mecanismo de não retorno. |
| Pressão
de Serviço - Classe PN
16 |
| Vapor
a 300°C sem Choque |
10 kg/cml² |
| Água, óleo
e gás a 120°C sem Choque |
16 kg/cm² |
| Pressão
de Serviço - Classe PN
40 |
| Vapor
a 400°C sem Choque |
21 kg/cml² |
| Água, óleo
e gás a 120°C sem Choque |
40 kg/cm² |
|
|

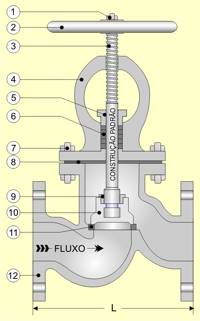

CONSTRUÇÃO
DA VÁLVULA E FIGURAS |
| Descrição |
Classe
de
Pressão |
Figura |
|
PN 40 |
V0400 |
|
PN 40 |
V0401 |
|
PN 40 |
V0402 |
|
PN 16 |
V0403 |
|
|
|
| Materiais
da Sede |
| Aço Carbono |
| Aço Inoxidável
(AISI 304,
316
e 410) |
| Bronze |
| Ferro Fundido |
| Outras Ligas
Sob Consulta |
|
|
|
|
|
| Face
a Face (L) - Em Milímetro |
| Class.\Diâm |
13 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
| PN 16 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
| PN 40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
|
|
|
